توضیحات تکمیلی

شرح مختصر پروژه

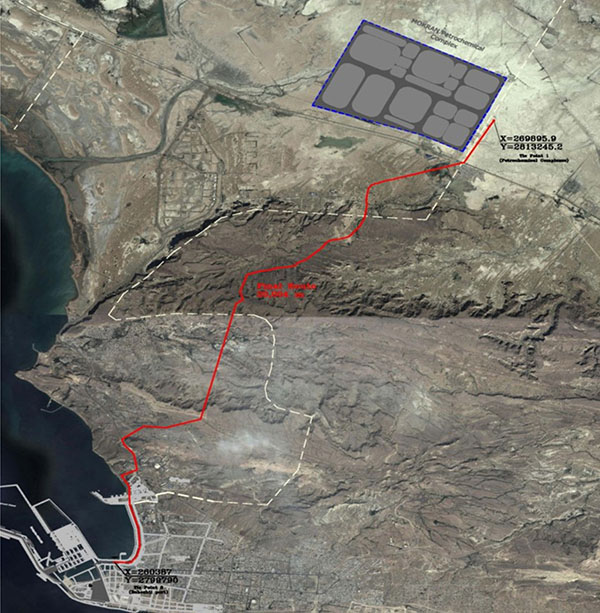

• شهرک پتروشیمی مکران مشتمل بر 15 مجتمع تولید کننده متانول، متانول-آمونیاک، اوره-آمونیاک، آروماتیک و الفین در محدوده منطقه آزاد چابهار قرار دارد. به منظور انتقال محصولات مایع تولیدی این مجتمع، به ظرفیت تقریبی 23 میلیون تن (خوراک مایع و جامد) در سال و همچنین خوراک مورد نیاز مجتمع ها، پروژه فوق در جهت ارائه خدمات مهندسی طراحی پایه، مهندسی تفصیلی و تهیه اسناد مناقصه اجرا و احداث کریدور خطوط لوله انتقال خوراک و محصولات تولیدی مجتمع های شهرک پتروشیمی مکران (چابهار) حد فاصل شهرک تا محوطه مخازن ذخیره سازی واقع در پسکرانه بندر شهید بهشتی چابهار تعریف شده است.
• با توجه به وجود محصولاتی نظیر اتیلن، پروپیلن و آمونیاک با دماهای به ترتیب 104-، 60- و 35- درجه سانتی گراد، محصولات سمی و قابل اشتعال در پروژه و نیز نزدیکی محل پروژه با مناطق مسکونی، حساسیت پروژه از لحاظ موارد ایمنی بالا بوده و در نتیجه استفاده از آخرین استانداردهای ایمنی و دیگر شرایط مهندسی در پروژه حائز اهمیت است. به منظور کاهش اثر حوادث احتمالی هر خط بر روی خطوط دیگر عرض کریدور حدود 60 متر و حریم ایمنی کریدور 80 متر از طرفین در نظر گرفته شد. عبور کریدور از مناطق ساحلی نیز یکی دیگر از معضلات و حسیاست های پروژه بوده است.
• در این پروژه 7 ایستگاه  LBV(Line Break Valve) به منظور قطع خودکار جریان محصول در صورت بروز حادثه و کاهش تاسیر حادثه بر روی دیگر خطوط پیش بینی گردیده است. همچنین سیستم نشتیابی جهت تشخیص بروز نشتی در خط لوله طراحی گردیده است. سایز خطوط لوله از 2 تا 24 اینچ و از جنس کربن استیل و استنلس استیل در نظر گرفته شده است.

شرح خدمات قراداد

• تهیه کلیه مدارک مرتبط با دیسیپلین های مختلف مهندسی تا مرحله Detail شامل:
• تهیه نقشه های PID و PFD
• طراحی ایستگاه های LBV
• طراحی سیستم توپک و توپک رانی
• طراحی سیستم حفاظت کاتدیک
• طراحی کامل مدارک سیویل و سازه
• تهیه اسناد مناقصه بین المللی انتخاب پیمانکار EPC
• انجام مطالعات هواشناسی
• انجام مطالعات هیدرولوژی
• انجام مطالعات زمین شناسی
• انجام مطالعات لرزه خیزی
• انجام مطالعات ایمنی
• نقشه برداری
• تعیین مسیر
• کنترل مخاطرات محیطی
• محاسبات فرآیندی، هیدرولیک و Surge
